◆ 产品简介
为了满足焊接工艺对焊缝宽度控制的要求，提高焊接效率，提高焊缝层间及表面的焊接质量，减少焊接缺陷的产生，增强自动焊设备对不同焊件厚度及焊接质量要求的适应能力，提高自动焊接设备的自动化程度，降低客户购买成本，南京远新自动化科技有限公司开发研制了YXAWO-30LP3程序型直线式焊接摆动器。焊接摆动器(或称焊接摇摆器、焊枪摆动器、焊枪摇摆器）由高质量的微控制器通过电机驱动摆动滑板来快速、精确的控制焊枪运动。由于焊接摆动器的摆动速度和幅度随时可调，很容易实现不同焊缝宽度与摆动速度的要求，大大减少焊工的劳动强度，保证焊接质量和提高焊接效率。
为了满足焊接工艺对焊缝宽度控制的要求，提高焊接效率，提高焊缝层间及表面的焊接质量，减少焊接缺陷的产生，增强自动焊设备对不同焊件厚度及焊接质量要求的适应能力，提高自动焊接设备的自动化程度，降低客户购买成本，南京远新自动化科技有限公司开发研制了YXAWO-30LP3程序型直线式焊接摆动器。焊接摆动器(或称焊接摇摆器、焊枪摆动器、焊枪摇摆器）由高质量的微控制器通过电机驱动摆动滑板来快速、精确的控制焊枪运动。由于焊接摆动器的摆动速度和幅度随时可调，很容易实现不同焊缝宽度与摆动速度的要求，大大减少焊工的劳动强度，保证焊接质量和提高焊接效率。
YXAWO-30LP3 焊接摆动器 标准配置
YXAWO-30LP3 焊接摆动器 操作面板

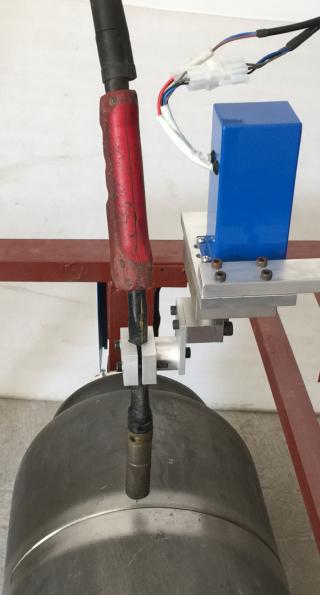

焊接摆动器的滑板（带可选项焊枪夹）
◆ 主要功能特点
● 摆动参数采用独立的数字旋钮输入、数字显示，既具有数字控制的新优点，又具备传统旋钮调节的方便性和实时性，使用更直观方便；
● 可以在焊接前预设多套摆动程序，方便焊接时摆动参数的切换，在焊接时还可以根据实际焊接需要随时修正调节摆动参数，大大降低焊工的操作难度和劳动强度；
● 焊接摆动器具有大容量参数存储器和停电保护功能，确保设置的摆动参数在突然停电时不丢失；
● 焊接摆动器具有通电参数记忆恢复功能，通电后参数自动恢复到断电前状态；
● 采用速度和位置双闭环直流伺服控制技术，确保摆动精度和摆动速度不受负载变化的影响；
● 具有电机过电流和过电压双重保护功能，保护电机性能和使用寿命；
● 电子控制摆动速度、幅度、中心位置、左右停顿时间，操作调节简单方便；
● 摆动停止时自动返回摆动中心位置；
● 宽输入电源电压范围，适合世界各国使用。
◆ 技术参数
|
摆动参数
输入方式 |
数字数显式，每个参数对应一个独立的旋钮调节，调节及时性好，操作直观方便。 |
|
额定载荷 |
5Kg |
|
滑板有效行程 |
30mm |
|
最大摆动速度 |
4000mm/min |
|
最大摆动频率 |
150times/min |
|
摆动幅度 |
2-25mm |
|
摆动中心调节 |
±10mm |
|
左/右停顿时间 |
0-3s |
|
适用焊接方法 |
CO2气体保护焊，氩弧焊和等离子焊（定货时需要说明） |
|
控制方式 |
速度和位置双闭环直流伺服控制技术 |
|
滑板机构 |
电机+编码器+直线导轨 |
|
输入电源 |
单相AC100-240V，50/60Hz，2A |
|
外形尺寸 |
控制器240×160×120mm，滑板135×75×191mm |
|
安装孔尺寸 |
控制器170×120mm，4-M4；滑板35×18mm，4-M5 |
|
重量 |
控制器2.65Kg，滑板1.3Kg |
|
标准配置 |
控制器，滑板，连接电缆（包括电源电缆、滑板电缆）。 |
|
用户可选项 |
焊枪夹持器，十字调节滑板。 |
备注：另外我公司还可按照用户的需求为用户定作特殊规格的焊接摆动器。
