产品展示当前位置:首页 > 焊接摆动器 1025系列 > YXAWO-1025LA3 焊接摆动器 焊枪摆动器

YXAWO-1025LA3 焊接摆动器 焊枪摆动器

发布时间:2024-6-12     点击数:4838
产品简介
焊接摆动器的作用是在焊接时增加单次焊接焊缝的成型宽度的,主要用于比较宽的焊缝,例如坡口焊缝、角焊缝。因为焊缝比较宽的时候,如果焊枪不摆动,那么单次焊接焊缝的成型宽度就比较窄,而且会出现焊缝中间高两边低的缺陷。为了解决这个问题,就需要在焊接时让焊枪沿焊缝宽度方向有规律的往复摆动。工作原理:焊接摆动器主要由机械摆动机构(我们专业术语叫滑板)和电气控制(我们专业术语叫控制器)两部分组成,焊枪固定在焊接摆动器滑板上,我们在控制器上设定和调节摆动参数,通过控制器来控制滑板带着焊枪摆动。由于不同的工件在材质、焊缝的宽度、焊接电流、焊接电压、焊接速度等方面都会有变化,所以为了适应这些变化要求,焊接摆动器必须能够调节摆动宽度和摆动速度,有的可能还需要调节两端停留时间。南京远新自动化科技有限公司开发研制的YXAWO-1025LA3直线式焊接摆动器。它由高质量的微控制器通过程序控制摆动滑板来快速、精确的控制焊枪运动。由于摆动速度和幅度随时可调,很容易实现不同焊缝宽度与摆动速度的要求。焊接摆动器可以与焊接机器组合实现机械化自动焊接,从而提高焊缝层间及表面的焊接质量,减少焊接缺陷的产生,增强自动焊设备对不同焊件厚度及焊接质量要求的适应能力,提高自动焊接设备的自动化程度,大大减少焊工的劳动强度,保证焊接质量和提高焊接效率,降低客户购买成本。

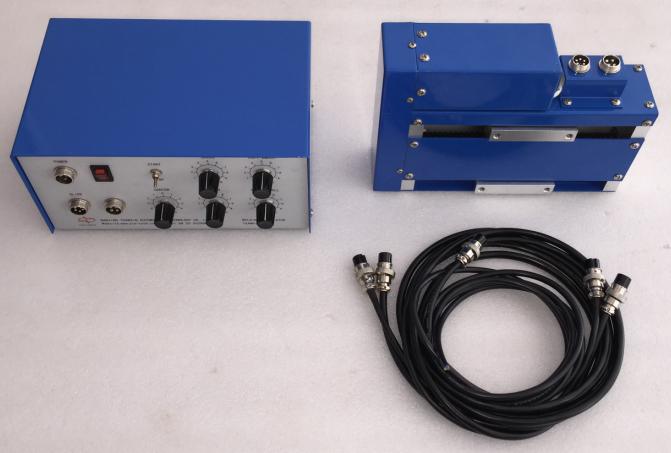

焊接摆动器的标准配置


带可选件焊枪夹持器的滑板

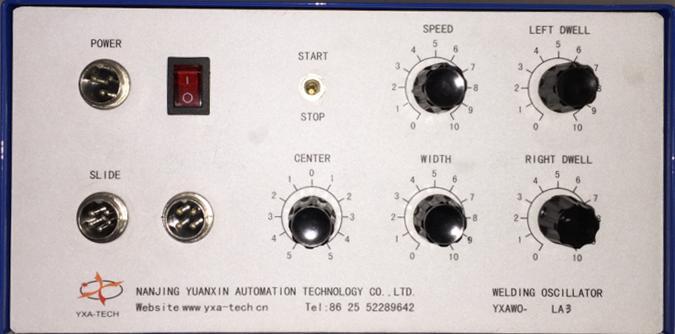

焊接摆动器的操作面板

主要功能特点
摆动参数采用独立旋钮调节,参数调节及时性好,使用简单方便、直观快捷;
焊接摆动器采用速度和位置双闭环直流伺服控制技术,确保摆动精度和摆动速度不受负载变化的影响;
焊接摆动器具有电机过电流和过电压双重保护功能,保护电机性能和使用寿命;
电子控制摆动速度、幅度、中心位置、左右停顿时间,操作调节简单方便;
摆动停止时自动返回摆动中心位置;
宽输入电源电压范围,适合世界各国使用。

技术参数

摆动参数
输入方式
模拟式,每个参数对应一个独立的调节旋钮,调节及时性好,直观方便。
额定载荷
25Kg(水平方向)
滑板有效行程
100mm
最大摆动速度
3500mm/min
最大摆动频率
150times/min
摆动幅度
2-90mm
摆动中心调节
±50mm
左/右停顿时间
0-2s
适用焊接方法
CO2气体保护焊,氩弧焊和等离子焊(定货时需要说明)
控制方式
速度和位置双闭环直流伺服控制技术
滑板机构
电机+编码器+导轨+滚珠丝杆
输入电源
单相AC100-240V,50/60Hz,2A
外形尺寸
控制器240×160×120mm,滑板240×169×63.5mm
安装孔尺寸
控制器170×120mm,4-M4;滑板64×82mm,4-Φ7
重量
控制器2.65Kg,滑板4.2Kg
标准配置
控制器,滑板,连接电缆(包括电源电缆、滑板电缆)。
用户可选项
焊枪夹持器。

备注:另外我公司还可按照用户的需求为用户定作特殊规格的焊接摆动器。
