具有升降功能的焊接摆动器_焊枪摆动器

发布时间:2024-6-12     点击数:6779
产品简介
为了满足环缝多层焊接的需要,提高焊接效率,提高焊接质量,提高自动焊接设备的自动化程度,南京远新自动化科技有限公司开发研制了YXAWO-100LLE带提升功能的直线式焊接摆动器焊接摆动器既可以左右摆动,又可以升降移动,这样当多层焊接时,焊接完一圈后自动提升一个高度。由于焊接摆动器的摆动速度、宽度、左右停留时间、中心位置和提升高度都可以设置调节,很容易实现不同焊缝多层焊接的要求,大大减少焊工的劳动强度,保证焊接质量和提高焊接效率。

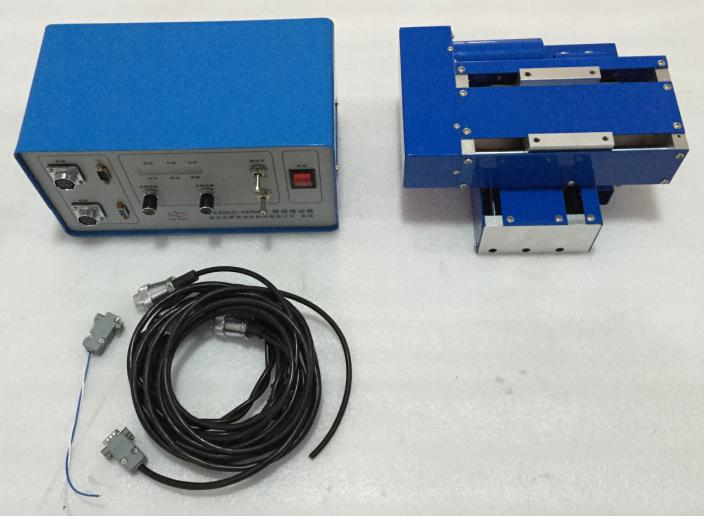

焊接摆动器的标准配置

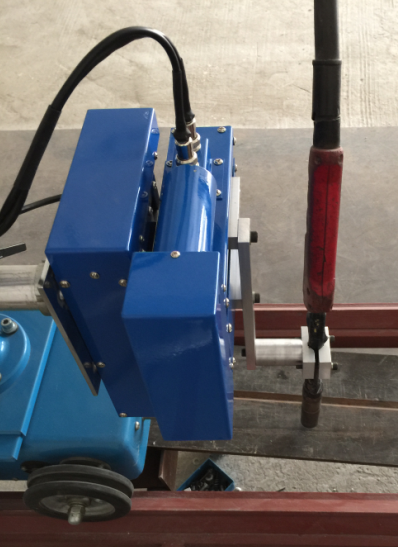

安装方法


主要功能特点
摆动参数采用数字旋钮输入、数字显示,使用更直观方便;
焊接摆动器具有参数存储器和停电保护功能,确保设置的摆动参数在突然停电时不丢失;
焊接摆动器具有通电参数记忆恢复功能,通电后参数自动恢复到断电前状态;
采用速度和位置双闭环直流伺服控制技术,确保摆动精度和摆动速度不受负载变化的影响;
带升降滑板,可手动升降,有可根据设置值自动提升。
● 电子控制摆动速度、幅度、中心位置、提升高度、左右停顿时间,操作调节简单方便;
摆动停止时自动返回摆动中心位置;
宽输入电源电压范围,适合世界各国使用。

技术参数
摆动参数
输入方式
数字数显式,所有参数公用两个旋钮调节
额定载荷
25Kg
摆动滑板有效行程
100mm
升降滑板有效行程
100mm
最大摆动速度
4000mm/min
最大升降速度  450mm/min
最大摆动频率
120times/min
摆动幅度
2-90mm
摆动精度
±0.5mm
左/右停顿时间
0-2s
适用焊接方法
CO2气体保护焊
控制方式
速度和位置双闭环直流伺服控制技术
滑板机构
电机+直线导轨+传感器
输入电源
单相AC100-240V,50/60Hz,2A
外形尺寸
控制器240×160×120mm,滑板268×169×63.5mm
安装孔尺寸
控制器170×120mm,4-M4;滑板64×82mm,4-M6
重量
控制器2.65Kg,滑板4.35Kg×2
标准配置
控制器,滑板,连接电缆(包括电源电缆、滑板电缆)。
用户可选项
焊枪夹持器
备注:另外我公司还可按照用户的需求为用户定作特殊规格的焊接摆动器
