◆ 产品简介
焊接摆动器(或称焊接摇摆器、焊枪摆动器、焊枪摇摆器)的作用是在焊接时增加单次焊接焊缝的成型宽度的,主要用于比较宽的焊缝,例如坡口焊缝、角焊缝。因为焊缝比较宽的时候,如果焊枪不摆动,那么单次焊接焊缝的成型宽度就比较窄,而且会出现焊缝中间高两边低的缺陷。为了解决这个问题,就需要在焊接时让焊枪沿焊缝宽度方向有规律的往复摆动。工作原理:焊接摆动器主要由机械摆动机构(我们专业术语叫滑板)和电气控制(我们专业术语叫控制器)两部分组成,焊枪固定在焊接摆动器的滑板上,我们在控制器上设定和调节摆动参数,通过控制器来控制滑板带着焊枪摆动。由于不同的工件在材质、焊缝的宽度、焊接电流、焊接电压、焊接速度等方面都会有变化,所以为了适应这些变化要求,焊接摆动器必须能够调节摆动宽度和摆动速度,有的可能还需要调节两端停留时间。南京远新自动化科技有限公司开发研制的YXAWO-100LE3直线式焊接摆动器。它由高质量的微控制器通过程序控制摆动滑板来快速、精确的控制焊枪运动。由于摆动速度和幅度随时可调,很容易实现不同焊缝宽度与摆动速度的要求。焊接摆动器可以与焊接机器组合实现机械化自动焊接,从而提高焊缝层间及表面的焊接质量,减少焊接缺陷的产生,增强自动焊设备对不同焊件厚度及焊接质量要求的适应能力,提高自动焊接设备的自动化程度,大大减少焊工的劳动强度,保证焊接质量和提高焊接效率,降低客户购买成本。

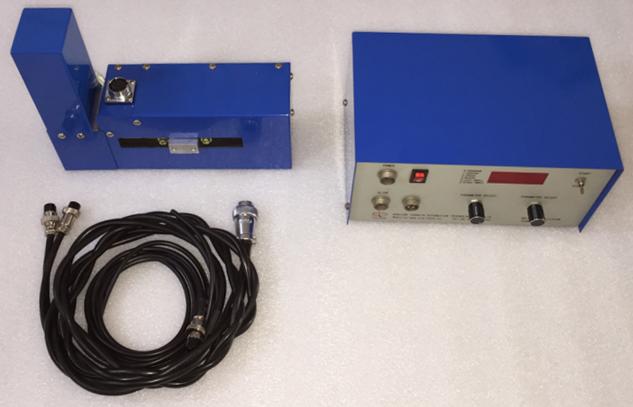

焊接摆动器的标准配置
焊接摆动器的操作面板
◆ 主要功能特点
● 摆动参数采用数字旋钮输入、数字显示,使用更直观方便;
● 焊接摆动器具有参数存储器和停电保护功能,确保设置的摆动参数在突然停电时不丢失;
● 焊接摆动器具有通电参数记忆恢复功能,通电后参数自动恢复到断电前状态;
● 采用速度和位置双闭环直流伺服控制技术,确保摆动精度和摆动速度不受负载变化的影响;
● 采用防尘设计,有效防止焊接飞溅和灰尘进入摆动器内部,增强产品可靠性,延长使用寿命;
● 电子控制摆动速度、幅度、中心位置、左右停顿时间,操作调节简单方便;
● 摆动停止时自动返回摆动中心位置;
● 宽输入电源电压范围,适合世界各国使用。
◆ 技术参数
摆动参数
输入方式 |
数字数显式,所有参数公用两个旋钮调节 |
额定载荷 |
5Kg |
滑板有效行程 |
60mm |
最大摆动速度 |
4000mm/min |
最大摆动频率 |
150times/min |
摆动幅度 |
2-50mm |
摆动中心调节 |
±30mm |
摆动精度 |
±0.5mm |
左/右停顿时间 |
0-3s |
适用焊接方法 |
CO2气体保护焊,氩弧焊和等离子焊(定货时需要说明) |
控制方式 |
速度和位置双闭环直流伺服控制技术 |
滑板机构 |
电机+编码器+直线导轨 |
输入电源 |
单相AC100-240V,50/60Hz,2A |
外形尺寸 |
控制器240×160×120mm,滑板248×196(93)×78mm |
安装孔尺寸 |
控制器170×120mm,4-M4;滑板110×60mm,4-M5 |
重量 |
控制器2.65Kg,滑板2.8Kg |
标准配置 |
控制器,滑板,连接电缆(包括电源电缆、滑板电缆)。 |
用户可选项 |
焊枪夹持器,十字调节滑板,远程通信功能。 |
备注:另外我公司还可按照用户的需求为用户定作特殊规格的焊接摆动器。
