◆ 产品简介
在很多焊接应用场合（如氩弧焊焊接波纹板）由于工件表面高低不平，若自动焊接设备不能及时跟随工件表面高低的变化而变化，则焊缝精度就会降低。为了更好的解决这个问题，也为了更大程度的提高焊接质量及焊接效率，南京远新自动化科技有限公司开发研制了YXAAHC弧高自动控制系统。此系统由电弧传感器直接检测焊接电弧来判断焊接工件表面的高低变化情况，然后反馈给控制器，由控制器驱动滑板来快速、精确的控制焊枪上下随动，从而实现电弧高度的自动控制。有效解决工件表面高低变化带来的问题，大大减少焊工的劳动强度和人为因素的影响，保证焊接质量和提高焊接效率。

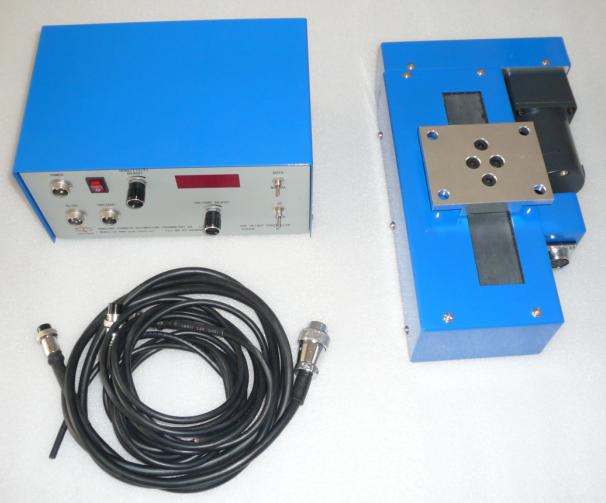

弧高控制器的标准配置
弧高控制器的操作面板◆ 主要功能特点
● 手动/自动双模式控制，数字显示，程序控制，操作直观简单；
● 可控制交流氩弧焊（AC TIG）；
● 启弧延时跟踪功能，确保启弧跟踪平稳过渡；
● 直接从焊机正负极或焊枪与工件上采样焊接电压，不需要从焊机内部接线，安装简单方便，非专业人员也能够轻松完成安装；
● 宽输入电源电压范围，适合世界各国使用；
● 滑板采用直线导轨和滚珠丝杠传动，全封闭防尘设计机构，确保滑板的运动精度和使用寿命。
◆ 技术参数
|
型号
技术参数 |
YXAAHC-100A3 |
YXAAHC-150A3 |
|
额定载荷 |
25Kg |
25Kg |
|
滑板有效行程 |
100mm |
150mm |
|
滑板最高速度 |
600mm/min |
600mm/min |
|
跟踪电弧电压范围 |
8-25V | |
|
跟踪灵敏度调节范围 |
0.1-5.0 | |
|
延时引弧 |
1s | |
|
适用焊接方法 |
交流氩弧焊 | |
|
驱动机构 |
电机+导轨+丝杠 | |
|
控制器 |
程序控制 | |
|
输入电源 |
单相AC100-240V，50/60Hz，2A | |
|
外形尺寸 |
控制器240×160×120mm；
滑板298×180×93mm |
控制器240×160×120mm；
滑板350×180×93mm |
|
安装孔尺寸 |
控制器170×120mm，4-M4；
滑板60×80mm，4-M8或4-Φ9 | |
|
重量 |
控制器2.65Kg，滑板5.65Kg |
控制器2.65Kg，滑板6Kg |
|
标准配置 |
控制器，滑板，连接电缆（包括电源电缆、滑板电缆） | |
