◆ 焊缝跟踪器 产品简介
焊缝跟踪器，或称焊接跟踪器、焊道跟踪器、焊缝跟踪系统、焊接跟踪系统、焊道跟踪系统、焊缝跟踪、焊接跟踪、焊道跟踪等：可以自动寻找和跟踪焊缝位置，降低焊接工人的劳动强度，大大提高焊接质量核焊接效率，可以大大提高自动焊接设备的自动化程度，降低自动焊接设备的综合制造成本，经济、适用、方便，适合大多数应用场合。目前已广泛配套于多种自动化焊接设备，如焊接操作机、龙门焊接机、悬臂焊接机、弯管焊接机、纵/环缝焊机、法兰焊接机、埋弧/气保焊接小车、H型钢生产线等产品。广泛应用于压力容器、起重机械、桥梁、石油、化工、核电、风电等领域。
焊缝跟踪器，或称焊接跟踪器、焊道跟踪器、焊缝跟踪系统、焊接跟踪系统、焊道跟踪系统、焊缝跟踪、焊接跟踪、焊道跟踪：由控制器、纵横向调节滑板、传感器、传感器调节机构、连接电缆（包括电源电缆、传感器电缆、横向滑板电缆、纵向滑板电缆）组成，产品系统由高精度传感器探测焊接工件的坡口形状变化信号传给控制器，然后由控制器驱动纵向和横向滑板来快速、精确的控制焊枪随动，从而实现焊接自动跟踪，有效解决焊缝偏差带来的问题，大大减少焊工的劳动强度和人为因素的影响，保证焊接质量和提高焊接效率。
标准配置
操作界面

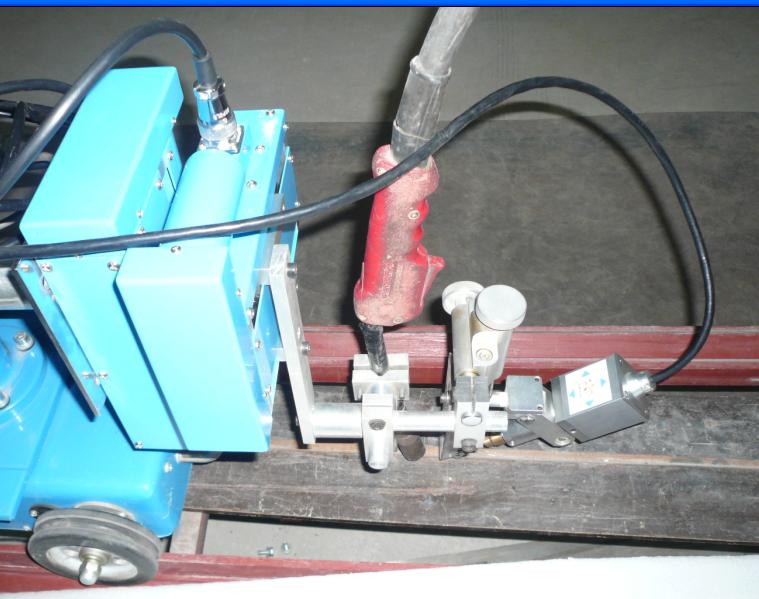

安装方式
◆ 主要功能特点
● 手动/自动双模式控制；
● 响应时间控制，有效识别和过滤不需要调整的障碍（如焊接飞溅等）；
● 左右换向功能，便于安装和改变焊接方向；
● 多种焊缝切入方式；
● 宽输入电源电压范围，适合世界各国使用；
● 自动寻找焊缝（寻缝功能）；（可选项）
● 焊缝末端探测；（可选项）
● 定位焊探测；（可选项）
● 远控接口；（可选项）
● 输出接口，用于与自动焊接设备连动控制，便于集中控制。（可选项）
◆ 技术参数
|
型号
技术参数 |
YXAWST-608CE |
YXAWST-100CE |
YXAWST-1050CE |
YXAWST-200CE |
|
滑板行程 |
60mm |
100mm |
100mm |
200mm |
|
最大承载 |
8Kg |
25Kg |
50Kg |
100Kg |
|
滑板最高速度 |
240mm/min |
450 mm/min |
300mm/min |
300mm/min |
|
跟踪精度 |
±0.25mm |
±0.25mm |
±0.3mm | |
|
适用焊接方法 |
气保焊，氩弧焊，等离子焊 |
单丝埋弧焊 |
双丝埋弧焊 | |
|
驱动电机 |
高质量直流电机 | |||
|
驱动机构 |
电机+圆形导轨+丝杆 | |||
|
控制器 |
程序控制 | |||
|
输入电源 |
单相AC100-240V，50/60Hz，2A | |||
|
标准配置 |
控制器，纵向、横向调节滑板，传感器，传感器调节机构，连接电缆（包括电源电缆、传感器电缆、纵向滑板电缆、横向滑板电缆） | |||
|
用户可选项 |
远控操作盒（包括其连接电缆），适应各种焊接坡口形状的探头，
焊缝末端探测，定位焊探测，远控接口，输出接口。 | |||
备注：另外我公司还可按照用户的需求为用户定作特殊规格的焊缝跟踪器.
