◆ 焊缝跟踪器 产品简介
焊缝跟踪器，或称焊接跟踪器、焊道跟踪器、焊缝跟踪系统、焊接跟踪系统、焊道跟踪系统、焊缝跟踪、焊接跟踪、焊道跟踪等，是在焊接时自动检测和自动调整焊枪的位置，使焊枪始终沿着焊缝位置进行焊接，同时始终保持焊枪与工件之间的距离恒定不变，从而保证焊接质量，提高焊接效率，减轻劳动强度。在焊接时如果没有焊缝跟踪器，焊工就要不断的观察焊枪的位置，查看焊枪有没有偏离焊缝位置，查看焊枪与工件之间的距离有没有变化，如果发现偏离焊缝或者焊枪与工件之间的距离发生变化，那么焊工就需要人工把焊枪再调节回去，这样焊工劳动强度就很大，尤其是在夏天天气炎热的情况下，象二氧化碳气保焊（CO2）、氩弧焊（TIG）、等离子焊（PLASMA）等本身电弧附近温度就很高，而且又不能吹电风扇，这些恶劣的条件更增加了焊工的劳动强度，另外需要焊工的责任心很强，否则就会出现焊接质量问题。焊缝跟踪器可以跟踪坡口焊缝、角焊缝、搭接焊缝。目前已广泛配套于多种自动化焊接设备，如焊接操作机、龙门焊接机、悬臂焊接机、弯管焊接机、纵/环缝焊机、法兰焊接机、埋弧/气保焊接小车、H型钢生产线等产品。
焊缝跟踪器，或称焊接跟踪器、焊道跟踪器、焊缝跟踪系统、焊接跟踪系统、焊道跟踪系统、焊缝跟踪、焊接跟踪、焊道跟踪，由控制器、纵横向调节滑板、传感器、传感器调节机构、连接电缆（包括电源电缆、传感器电缆、横向滑板电缆、纵向滑板电缆）组成，产品系统由高精度传感器探测焊接工件的坡口形状变化信号传给控制器，然后由控制器驱动纵向和横向滑板来快速、精确的控制焊枪随动，从而实现焊接自动跟踪，有效解决焊缝偏差带来的问题，大大减少焊工的劳动强度和人为因素的影响，保证焊接质量和提高焊接效率。

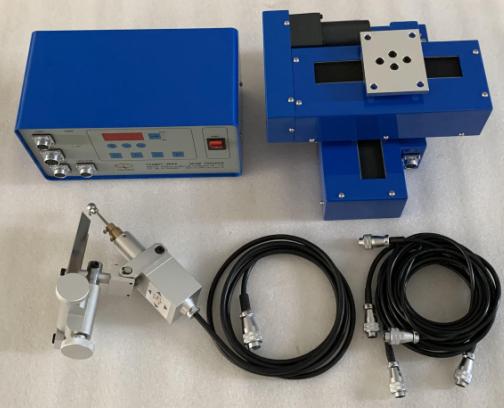

标准配置

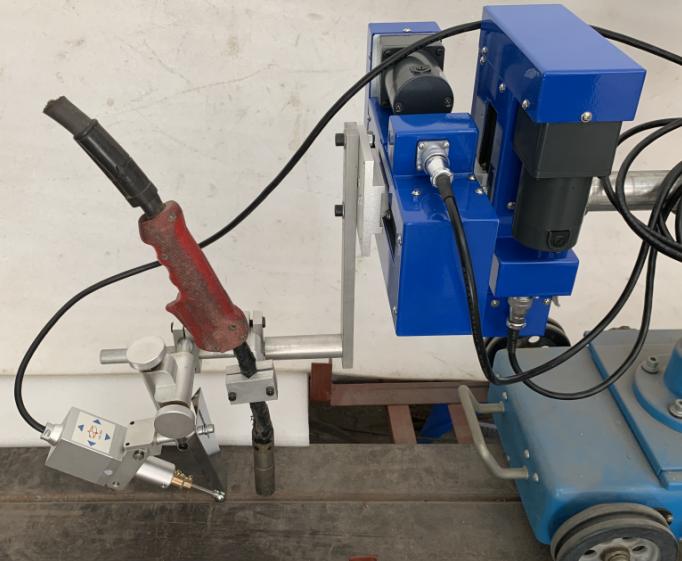

安装参考

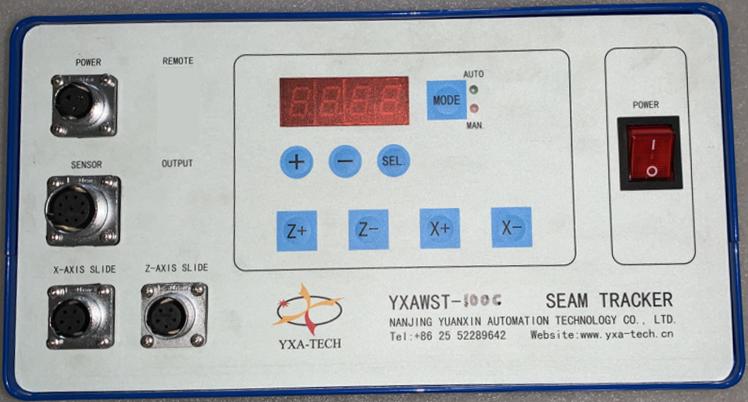

控制器操作面板
◆ 主要功能特点
● 手动/自动双模式控制；
● 响应时间控制，有效识别和过滤不需要调整的障碍（如焊接飞溅等）；
● 左右换向功能，便于安装和改变焊接方向；
● 多种焊缝切入方式；
● 宽输入电源电压范围，适合世界各国使用；
● 具有电机过电流和过电压双重保护功能，保护电机性能和使用寿命；
● 采用防尘设计，有效防止焊接飞溅和灰尘进入跟踪器内部,增强产品可靠性,延长使用寿命。
● 自动寻找焊缝（寻缝功能）；（可选项）
● 焊缝末端探测；（可选项）
● 定位焊探测；（可选项）
● 远控接口；（可选项）
● 输出接口，用于与自动焊接设备连动控制，便于集中控制。（可选项）
◆ 技术参数
|
型号
技术参数 |
YXAWST-100C |
YXAWST-1050C |
YXAWST-150C |
YXAWST-200C |
|
滑板行程 |
100mm |
100mm |
150mm |
200mm |
|
最大承载 |
25Kg |
50Kg |
100Kg | |
|
滑板最高速度 |
350mm/min |
350mm/min |
350mm/min | |
|
跟踪精度 |
±0.25mm |
±0.25mm |
±0.3mm | |
|
适用焊接方法 |
气保焊，氩弧焊，等离子焊 |
单丝埋弧焊 |
双丝埋弧焊 | |
|
驱动电机 |
高质量直流电机 | |||
|
驱动机构 |
电机+方形直线导轨+滚珠丝杆 | |||
|
控制器 |
程序控制 | |||
|
输入电源 |
单相AC100-240V，50/60Hz，2A | |||
|
标准配置 |
控制器，纵向、横向调节滑板，传感器，传感器调节机构，连接电缆（包括电源电缆、传感器电缆、纵向滑板电缆、横向滑板电缆） | |||
|
用户可选项 |
焊缝末端探测，定位焊探测，输出接口，远控接口，远控操作盒（包括其连接电缆），适应各种焊接坡口形状的探头。 | |||
备注：另外我公司还可按照用户的需求为用户定作特殊规格的焊缝跟踪器.
